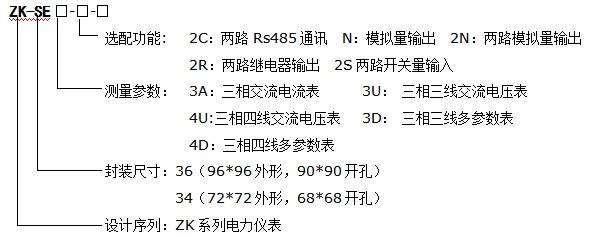

一、概述选型
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。实现LED 现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议，本产品标配一路Rs485通讯。

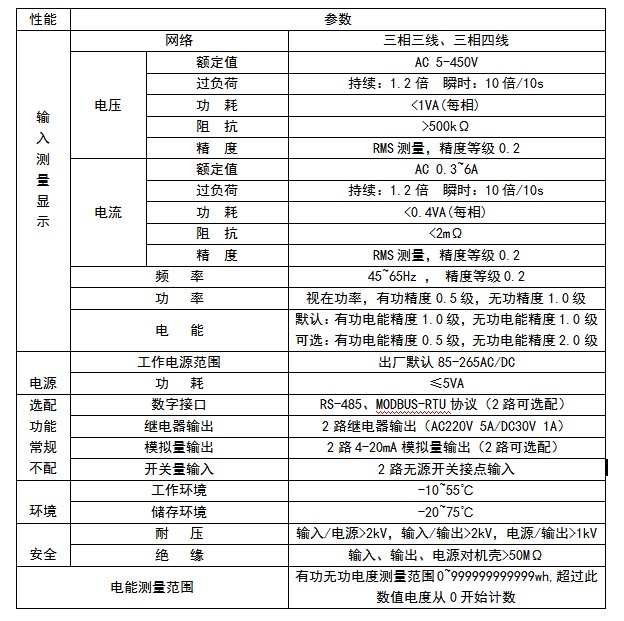

二、技术参数
2.1 辅助电源：
电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是85-265V AC/DC电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。 注：采用交流供电时，建议在火线一侧安装1A保险丝。电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
2.2 输入信号：
电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
2.2.1 电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A保险丝。
2.2.2 电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
2.2.3 要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现数值和符号错误！（功率和电能）
2.2.4仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压。
