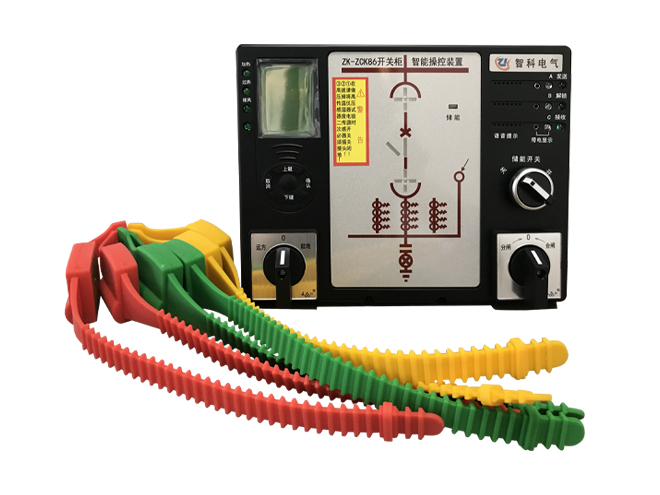

一、产品概述
ZK-ZCK系列开关柜智能操控装置用于3~35KV户内各种中置柜、手车柜、固定柜、环网柜等多种开关柜,除具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸回路完好指示、人体感应带电指示及柜内照明,触头无线测温、智能语音防误指示、远方/就地操作、远程通信等功能外还具有电力综合参数测量功能,测量参数为:三相电流、三相电压、分相有功、合相有功、分相无功、合相无功、分相功率因数、合相功率因数、四相限有功无功电度等,所有功能可根据需要进行选配。

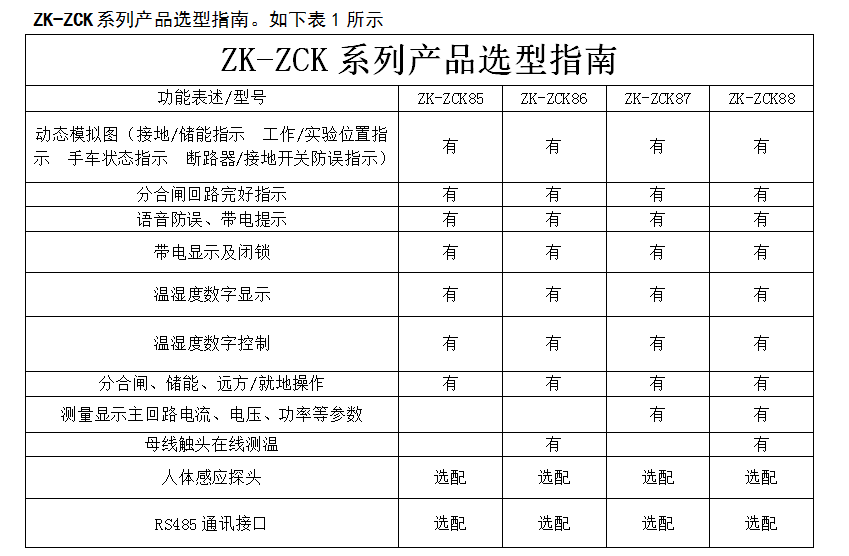

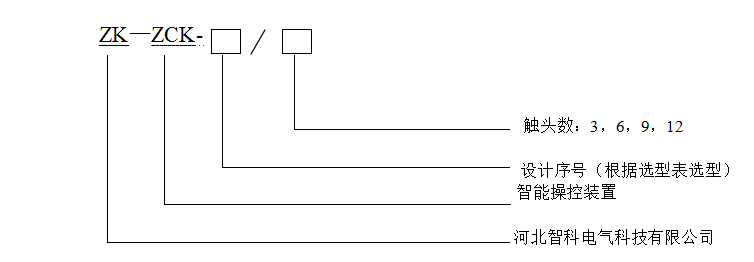

二、型号说明
三、主要技术特性
1、使用环境
☆工作电源: 220V AC/DC
☆使用环境:温度-25℃~+55℃
☆相对湿度≤95%RH
☆介质强度:≥AC2000V ;绝缘性能:≥100兆欧
☆抗电磁干扰性能符合IEC255-22的标准规定
2、安装
☆与垂直面的安装倾斜度不超过5度;
☆应安装在无显著振动和冲击的地方。
☆安装地点的海拔不超过4500m。
3、开孔尺寸:220mm×165 mm
4、通讯功能:RS485接口,MODBUS通讯规约。

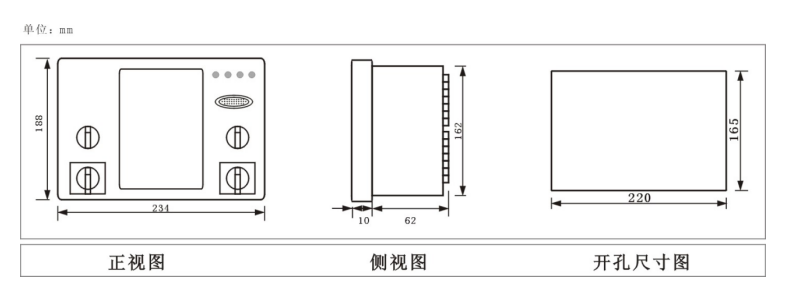

四、产品外形(单位:mm)
五、订货须知
用户根据需求,须在订货单中注明以下事项:
1、产品名称、型号及数量;
2、提供一次方案图;
3、温湿度传感器使用长度。
