一、概述
随着电力电子装置的广泛使用，非线性负荷不断增加，电网中的谐波含量也不断上升，谐波污染对电力系统安全、稳定、经济运行构成潜在威胁，给周围电气环境带来极大影响。如：消耗电力系统的无功储备；增加输电线损耗；增加了电机的附加谐波损耗，使其发热，缩短使用寿命；使电能测量产生较大误差；造成重要的和敏感的自动控制和保护装置工作紊乱，误动和拒动的现象增加，导致可靠性下降等。
ZK-XBC谐波在线监测装置是我公司新一代产品，能够实时监测和分析电网中母线及线路的电压和电流的基波及2～21次谐波，可对谐波越限给出报警，并通过RS485或RS232通信接口将数据上传至后台监控系统，满足用户对电能质量的监测要求。
本装置广泛适用于380V至220kV各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。
二、功能及特点
Ø 采用先进的工业级中央处理器，运算速度快、工作状态稳定、抗干扰性能强。
Ø 装置采用频率自动锁定技术，当系统频率发生变化后，装置仍能得出正确的分析结果。
Ø 基于快速傅里叶变换原理，运算结果快速准确，可对电力线路的基波及2至21次谐波电压、电流、总谐波畸变率进行日常监测。
Ø 监测方式灵活，可通过设定采样间隔和连续越限次数来避开暂态越限。
Ø 报警条件可根据实际需要选择总谐波畸变率越限报警、电压和电流的某次谐波值越限报警，限值可修改。
Ø 越限时自动打印相关信息，并通过通信接口上传数据。
Ø 人机界面友好，汉字显示，操作简单、直观。
Ø 装置可记录30条越限记录。
三、技术参数
3.1 环境要求
Ø 户内使用，通风应良好 。
Ø 环境温度：-10℃ ～ +50℃
Ø 相对湿度：小于90%，表面无凝露 。
Ø 大气压力：80 ～ 110Kpa 。
Ø 海拔高度：< 2000m 。
Ø 周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
3.2 技术参数
Ø 工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤20W。
Ø 信号的测量范围：电压：5~120V；PT回路功耗 0.5VA/相。电流：0.25 A ~5 A；CT回路功耗 0.5VA/相。
Ø 报警节点容量：AC250V，5A；DC30V，5A。
Ø 通信接口：RS232/485（任选其一，请在订货时说明），波特率1200～9600bps。
Ø 通信规约：内置三种通信规约CM90、CDT、MODBUS。

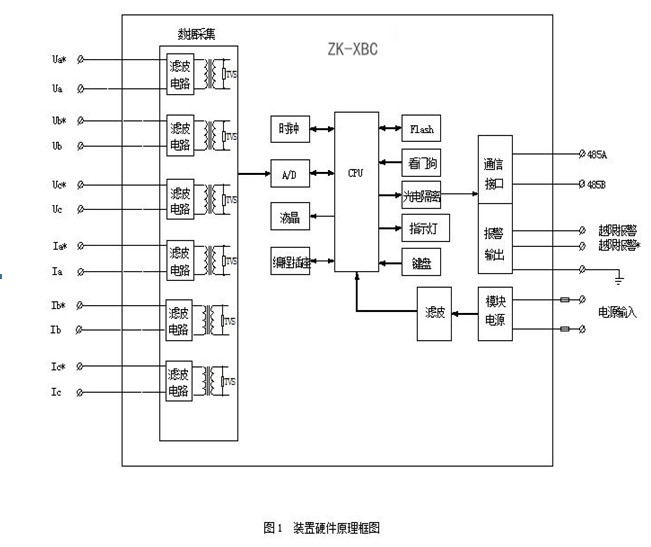

四、硬件原理框图
