一、产品概述
ZK-ZWC智能无线测温装置用于对开关柜断路器触头、母排接点等电气接点的温升进行实时监测。能有效防止空气绝缘高压开关柜断路器触头或母排接点因接触不良导致发热而引发事故。ZK-ZWC使用ZIGBEE短距离无线通信技术,保证其在不降低开关柜绝缘水平的前提下实现电气接点温度的在线监测及超温报警等功能。
二、产品特点
① 采用先进的数字化及无线传输技术，与带电体彻底的空间隔离，不改变 被测设备的绝缘性能，使用安全可靠。
② 测温范围可达0~125℃；
③ 温度传感器采用低功耗设计，休眠功耗低至1.5μA，延长了温度传感器电池设计使用寿命。
④ 温度传感器可在2.1V-3.6V宽电压范围内正常工作。
⑤ 采用先进的无线传输技术。解决了无线信号的互相干扰问题和数据传输纠错问题。对一次设备无干扰和影响。
⑥ 温度传感器壳体使用耐高温、阻燃材料。
⑦ RS485通讯波特率：2400、4800、9600bps。
三、性能参数
◎装置工作电压：额定AC220V, 可适用于AC DC85V～265V DC100V～280V.
◎接点温度测量点数：支持15个点，标配为6点
◎传感器与主控装置间传输距离： < 200M（在开放空间内）
◎温度传感器测量范围：0℃～125℃
◎温度测量精度：±1℃
◎无线收发频率： 2.400-2.525GHz
◎无线发射功率： 0dBm
◎无线接收灵敏度： -94dBm@250kbps
◎电池工作寿命可达数年至十几年
◎介质强度：装置能承受2KV/50Hz/1Min工频耐压试验；
◎绝缘电阻：≥100MΩ。
◎电快速瞬变脉冲群干扰：主控制器电源能承受GB/T 17626.4标准规定的 四级电快速瞬变脉冲群抗扰度试验；
◎雷电波干扰：主控制器电源能承受GB/T 17626.5标准规定的四级浪涌（冲击）抗扰度试验；
◎静电放电干扰：主控制器能承受GB/T 17626.2标准规定的四级静电放电抗扰度试验。
◎装置工作温度：-20～+85℃；
◎装置贮存温度：-40～+85℃；
◎温度传感器短时耐受温度：200℃。
◎工作相对湿度：＜90%RH
◎实现多机通讯：可以将多台仪表接入网络，联机示意图如下所示：
四、安装尺寸图与接线图

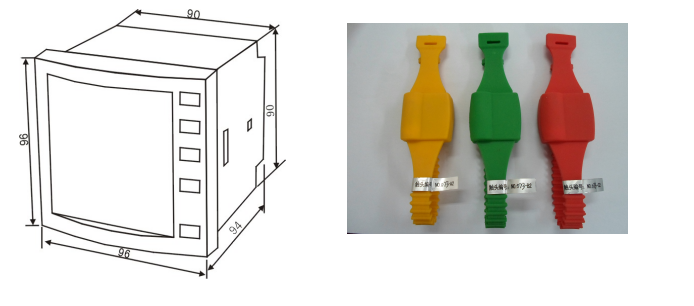

4.1 ZK-ZWC主控制器安装尺寸图与实物图：
外形尺寸：96×96×94 开孔尺寸：90×90

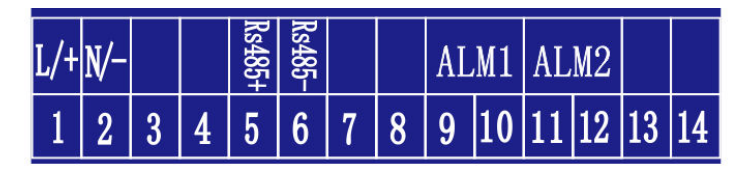

4.2 装置接线图
