过电压保护设备

ZK-TBP组合式过电压保护器

添加时间:2021-04-01   浏览次数:2232

一、概述

ZK-TBP组合式过电压保护器是一种高性能过电压吸收装置,适用于35KV及以下电力系统中,是限制雷电过电压和操作过电压的一种先进的保护电器。常规避雷器对各类操作过电压不敏感,起不到保护作用。ZK-TBP组合式过电压保护器是解决这一难题而研制的新产品。该类产品采用四星型接法,设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,起到了对真空开关操作过电压的有效限制。

ZK-TBP组合式过电压保护器为复合绝缘式,结构小巧紧凑、整体全封闭成型;选用质优金属氧化物阀片,工作特性高、安全方便;主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。

二、型号说明

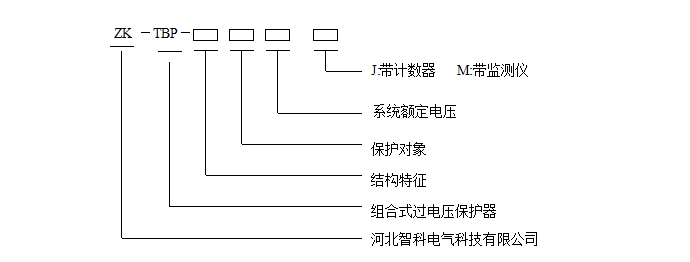

ZK-TBP组合式过电压保护器型号说明:

系统额定电压:安装过电压保护器系统的额定电压

结构特征:

1、无间隙组合式过电压保护器

2、串联间隙组合式过电压保护器

3、三相六柱组合式过电压保护器

保护对象:

A、电站型:适合各种变压器、开关、母线的过电压保护

B、电机型:适合各类电机的过电压保护

C、电容器型:适合各种电容器组的过电压保护

O、电机中性点型:适合电机中性点的过电压保护

J、带计数器(仅用于6KV、10KV系统,35KV只能带监测仪)

M、带监测仪

如:ZK-TBP1-A/10-J,为电站型、无间隙组合式过电压保护器,系统额定电压10kV ,带计数器功能

三、技术参数

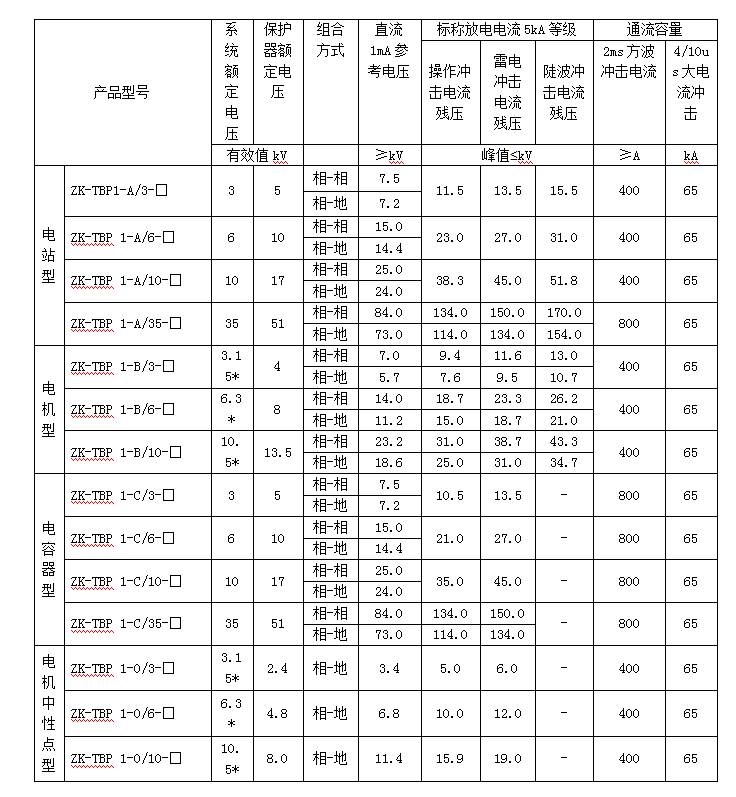

表一:ZK-TBP1组合式保护器主要技术参数  注:带*的为电机额定电压。

四、使用环境

1、环境温度:-40℃~+60℃。

2、海拔高度:小于2000m。(高于2000米请选用高原型产品)。

3、额定频率:48Hz~62Hz。

4、周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。
