过电压保护设备

ZK-GDZ过电压抑制柜

添加时间:2021-04-01   浏览次数:2905

一、产品概述

我国3~35kV系统存在如下几种过电压:断路器等设备的操作过电压、单相接地时产生的金属及弧光接地过电压和雷击时产生的大气过电压等。由于各种过电压产生的条件及大小有很大差异,目前尚无针对这些过电压的完整保护方案,经常会发生诸如电缆放炮、电动机等设备绝缘被击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因很多,除了与系统中装设的过电压保护类产品的性能有关外,系统本身的复杂性对过电压也有着重要影响。

针对目前3~35kV电力系统过电压防治的现状,我公司研制生产了系统过电压抑制装置(简称ZK-GDZ),可弥补系统中各种过电压保护产品的不足,有效提升了系统过电压的保护水平。

二、适用范围

该装置适用于发电、变电和工矿企业的3~35kV中性点非有效接地的电力系统,用于以电缆线路为主的电网、电缆线路与架空电网的混合线路并可替代电压互感器柜、避雷器柜。

三、产品特点

◆采用多核技术,各监控单元独立工作、分工明确、判断更快更准确。

◆功能强大,具有过电压抑制、消除铁磁谐振、低电压、失压、PT断线、接地故障选线报警功能,性价比高。

◆采用瞬间悬空并复位技术,在系统单相接地故障消除后,可以有效的抑制通过PT的对地电容冲击,单相接地故障解除三相电压恢复平衡时,抑制电容电流对PT的冲击,减少PT烧损和熔丝熔断的问题。

◆本装置可根据用户系统需求,提供全面的过电压保护方案(因此在产品设计时,用户需提供详细的系统结构和参数);

◆可有效地消除系统过电压保护死区;

◆具有超强的能容,能有效的抑制系统过电压并吸收系统过电压发生时产生的大量能量;

◆具有常规PT柜的所有功能,可直接取代PT柜;

◆具有拓展功能,可选配小电流选线、消谐、PT切换等功能,投运、维护简单、方便;

◆尖峰吸收器上加装快速脱扣器(FU),实现故障快速脱离。

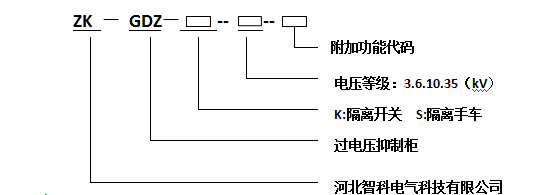

四、型号说明

选型说明

◆额定电压(kV):3、6、10、13.8、20、24、35kV/

◆额定频率(Hz):50

◆2ms方波冲击电流(A):800、1600、2400、3200(根据系统方案确定)

◆附加功能代码:1.基本功能;2.基本+消谐;3.基本+选线;4.基本+消谐+选线

◆控制器参数:电源电压:AC/DC 220V;DC110V

                      通讯接口:RS485或RS232接口

                      通讯规约:MODBUS

五、使用环境

◆环境温度:-40℃~+60℃;

◆大气压力:800~1100kpa;

◆空气相对湿度:<90%(25℃)或<50%(40℃);

◆海拔高度:≤2000m,特殊情况可达4000m;

◆使用环境:不得有粉尘、烟气、煤气等具有爆炸性的混合物。

六、订货须知

◆用户应提供相关的系统额定电压,系统接地电容电流。

◆装置是固定式还是手车式;柜体尺寸、颜色及外壳材质。

◆装置的功能,是否需要加装接地选线装置。

◆需要其他额外附件或备件,应在订货时注明所需的种类及数量。

◆装置需要双方技术负责人对图纸、协议签字确认后才可生产。
