ZK-CTB电流互感器过电压保护器

添加时间:2021-04-01   浏览次数:3173

一 、产品概述

电流互感器(以下简称CT)在电力系统中,CT是将大电流变成规定的小电流,广泛应用于一次测量、保护与控制。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时,互感器二次侧处于近似短路状态,输出电压很低。在运行中如果二次绕组开路,或一次绕组流过异常电流(如雷电流、谐振过电流,电容充电电流、电感启动电流等),都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次绝缘造成危害,还会给使互感器过激而烧毁,甚至危及工作人员的生命安全。

ZK-CTB系列电流互感器过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端,正常运行时漏极小,成高阻状态。当发生异常过电压时,保护器迅速动作而短路,面板上显示故障的部位,并有无源信号输出。当故障排除后,电路恢复原状后,又重新投入正常运行状态。

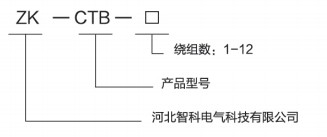

二、型号说明

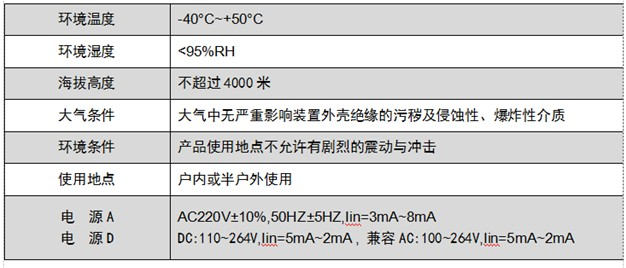

三、使用条件

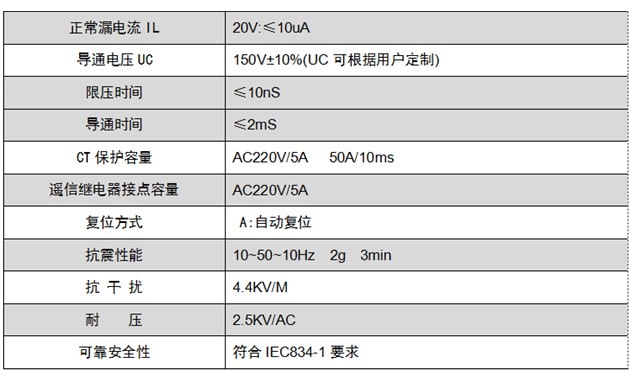

四、技术参数

五、工作原理

ZK-CTB电流互感器过电压保护器是我公司新推出的带CPU智能型的CTB保护器,保护器的基本元件是采用非线性压敏器件可控硅器件,新型特种Zno压敏电阻作为基本限压元件,可控硅器件它除了具有永不磨损的软开关性质,还兼备保护动作快速的特性,配之以合理的内部控制电路来进行,它并联于CT二次被保护绕组两端,正常运行时可控硅两端的电压为该二次的负载阻抗和电流之积(Z2*12),通常此值小于20V。此时可控硅处于近似断路的高阻状态,通过它的电流称为泄漏电流,小于10微安,对该回路保护动作值和表计准确度的影响可以忽略不计。

当二次回路开路或一次绕组出现异常过流时,在二次绕组中产生的电压远远高于正常运行电压(数值取决于CT 本身参数和运行工况),此时并接的可控硅瞬间进入导通状态,从而彻底避免了互感器二次过电压对表计的危害。

CTB保护器能在过压产生的10nS 内将二次绕组电压限制在保护电压(见订货须知)以内,二次绕组持续过压,CTB保护器在2mS内可靠地将二次绕组短接并发光显示(见面板说明),能提供闭锁差动保护的接点。面板上指示灯指示故障绕组,并通过继电器接点输出报警信号。检修人员根据指示灯指示的故障绕组检查相应的二次回路,故障排除后按复位按钮,故障保护灯熄灭,装置重新进入正常工作状态。若按复位按钮后,指示灯仍亮,表明故障未排除,需继续查找,直至故障排除。故障排除后,将其复位即可再次使用,动作寿命可达上十万次以上,避免了动作后更换保护器的麻烦,运行更加方便。
注:自动故障复位型CTB保护器,在线路故障解除后,将自行解除对二次绕组保护(短路)。

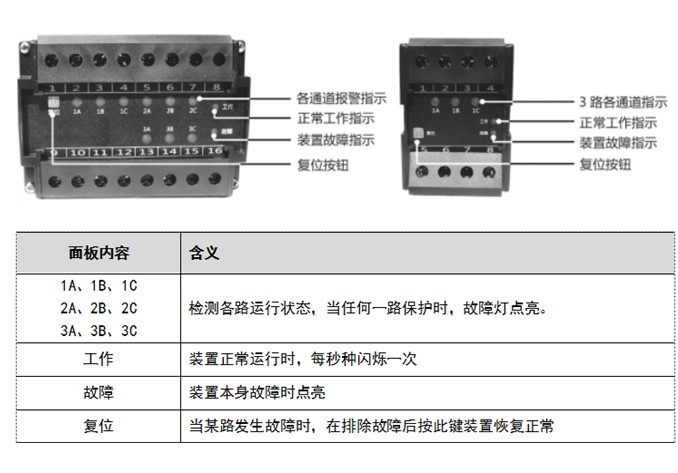

六、面板简介
