一、概述
发电机在运行中，发生单相接地是常见的故障，故障点出现电弧接地时会进一步扩大定子绕组绝缘损害甚至导致铁芯灼伤烧结，如不及时发现并快速切除，故障将发展成为相间或匝间短路，基于上述原因，国际广泛采用发电机中性点高阻接地，以限制接地电流，防止各种过电压的危害，取得了良好的运行经验。
ZK-FDZ型发电机中性点接地电阻柜为用于发电厂发电机中性点采用高电阻接地的成套装置。发电机电压等级主要为6kv至20kv。当定子发生一点接地时，可限制接地电流在很小的数值，并有效抑制电弧接地暂态过电压。
二、型号说明
三、使用环境
1、分为户内式或户外式
2、海拔高度不超过3000m
3、环境温度：-40℃～40℃
4、空气湿度不大于95%（25℃）
5、电网频率：58 Hz～62 Hz（60 Hz系统），48 Hz～52Hz（50 Hz系统）
6、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃、无导电尘埃存在
四、产品特点
1、电阻柜柜体材质采用冷轧板喷塑或不锈钢，外型美观，耐腐蚀性强，防护等级可达IP54。
2、电阻材质可采用：镍镉合金、普通不锈钢、进口不锈钢三种材质可供客户选择。
3、隔离开关采用电动机构控制，同时具有手动控制功能，可以方便控制隔离开关开合，同时也具有远方控制功能。
4、电阻柜同时配备智能控制器，可以检测显示接地时的接地电流，具有报警功能，同时也可检测柜内温湿度，超过设置范围可自动启动加热器，面板有照明灯，手动开关即可开启。
5、ZK-FDZ 型发电机中性点接地电阻柜中装有电阻器、隔离开关、电流互感器等电器设备，可以整体方便安装在发电机中性点附近。
6、ZK-FDZ 型发电机中性点接地电阻柜内装有电流互感器测量中性点电流并可输出模拟量。

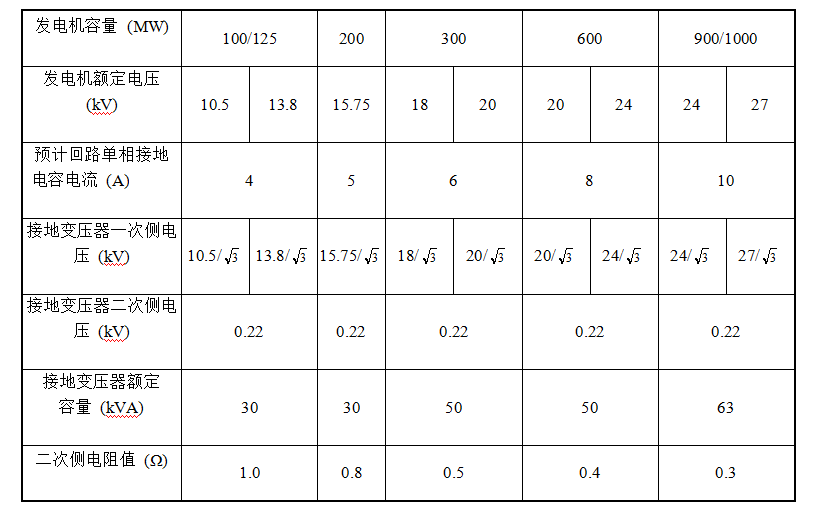

五、ZK-FDZ型发电机中性点接地电阻柜技术参数推荐表
六、订货需知（订货时请告知以下参数）
1、系统额定电压:(kV)。
2、短时允许电流：（A）。
3、标称电阻值：（Ω）。
4、短时允许通流时间：（s）。
5、是否加装电流互感器（CT）:CT变比及容量，复合误差。
6、进出线方式：上进下出，下进下出，侧进侧出，侧进下出（客户可选）。
7、外壳形式：户内型、户外型。
8、电阻柜的材质、柜体（IP）防护等级、色标及安装地点。
