ZK-BJD变压器中性点接地间隙成套装置

添加时间:2021-04-01   浏览次数:2848

一、概述

ZK-BJD变压器中性点间隙接地成套装置严格按照DL/T620《交流电气装置的过电压保护和绝缘配合》、GB/T 311—1997《高压输变电设备的绝缘配合》、国电发[2000]589号《防止电力生产重大事故的二十五项重点要求》等规定中有关间隙的技术要求及国家行业标准的有关规定进行设计、制造,适用于110kV、220kV、330kV有效接地系统中不接地变压器的中性点过电压保护。

ZK-BJD变压器中性点间隙接地成套装置采用氧化锌避雷器加间隙并联运行的保护方式,不仅可以保护变压器中性点绝缘免受雷击过电压和工频暂态过电压的损坏,还可以实现变压器中性点接地运行或不接地运行两种不同运行方式的自由切换。从而避免由于系统故障,引起变压器中性点电压升高造成对变压器的侵害。产品被广泛应用于热电、水电及风力发电等电厂、电站、国家电网、煤炭化工、钢铁冶金等行业。

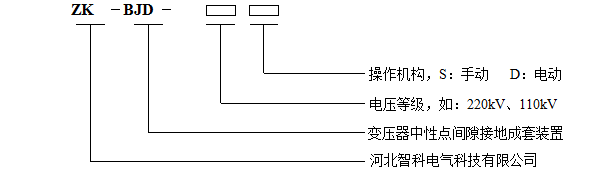

二、型号说明

三、使用环境条件

1.  安装地点:户外。

2.  产品结构:组合式柱上设备。

3.  环境温度: -40℃~55℃。

4.  海拔高度:3000m,超过3000m可根据实际情况定制。

5.  风速:35m/s。

6.  地震烈度: 8度。

7.  污秽等级: IV级。

8.  覆冰厚度: 10mm。

9.  安装场所:空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃、无导电尘埃存在。

四、常用规格及技术参数

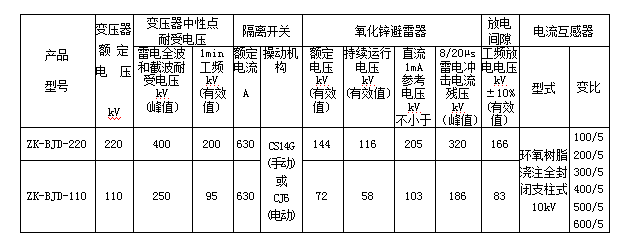

ZK-BJD变压器中性点间隙接地成套装置如果单相接地隔离开关采用GW13系列的技术数据如下表:

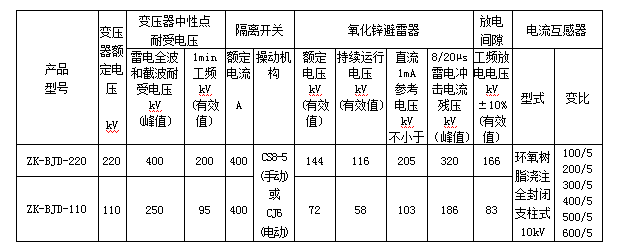

ZK-BJD变压器中性点间隙接地成套装置如果单相接地隔离开关采用GW8系列的技术数据如下表:

五、安装尺寸

安装尺寸如下表    单位:mm

六、安装要求

1、设备可利用底座的4个安装孔进行吊装,不得把吊绳捆绑在瓷柱上,防止损坏设备。

2、固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管,不在本装置的供货范围内。均由安装单位现场制作,长度、尺寸现场确定。

3、设备应可靠接地。

4、产品的外形及尺寸以实际供货为准。

5、隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。

七、订货须知

1、订货时应告知变压器额定电压,电流互感器变比,隔离开关额定电流、操作机构形式,避雷器额定电压 等参数。当未具体指定时,将按本说明书技术数据标准配置交货。

2、电流互感器二次侧可以做两个次级,供测量保护使用,不用时应将其短路。

3、是否需要立柱及立柱高度。

4、是否需要配置隔离开关操作机构之间的连杆,如需要请在签订技术协议时注明,如未注明则视为不需 要。

5、是否需要地脚螺栓,如需要请在签订技术协议时注明,如未注明则视为不需要。
