ZK-GDZ过电压抑制柜的特点及原理

添加时间:2021-04-21   浏览次数:2028

一、产品概述

      我国3~35kV系统存在如下几种过电压:断路器等设备的操作过电压、单相接地时产生的金属及弧光接地过电压和雷击时产生的大气过电压等。由于各种过电压产生的条件及大小有很大差异,目前尚无针对这些过电压的完整保护方案,经常会发生诸如电缆放炮、电动机等设备绝缘被击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因很多,除了与系统中装设的过电压保护类产品的性能有关外,系统本身的复杂性对过电压也有着重要影响。对于不同的系统,使用过电压保护产品时需要考虑系统输电线路的类型、输配电线路的网络结构、负载的性质和系统的接地方式等等。针对如此复杂的系统,难以孤立的使用某种或某几种过电压保护产品来全面抑制各种类型的系统过电压,如MOA、组合式过电压保护器、消弧线圈、各种原理的消弧装置及PT消谐器等。尽管在这些系统中装设各种过电压保护产品,但因产品保护特性不能很好的匹配,而无法彻底有效地抑制系统过电压,同一系统中装设不同厂家的过电压保护产品更是如此。  针对目前3~35kV电力系统过电压防治的现状,我公司研制生产了系统过电压抑制装置(简称ZK-GDZ),可弥补系统中各种过电压保护产品的不足,有效提升了系统过电压的保护水平。

二、产品特点

◆采用多核技术,各监控单元独立工作、分工明确、判断更快更准确。

◆功能强大,具有过电压抑制、消除铁磁谐振、低电压、失压、PT断线、接地故障选线报警功能,性价比高。

◆采用瞬间悬空并复位技术,在系统单相接地故障消除后,可以有效的抑制通过PT的对地电容冲击,单相接地故障解除三相电压恢复平衡时,抑制电容电流对PT的冲击,减少PT烧损和熔丝熔断的问题。

◆本装置可根据用户系统需求,提供全面的过电压保护方案(因此在产品设计时,用户需提供详细的系统结构和参数);

◆可有效地消除系统过电压保护死区;

◆具有超强的能容,能有效的抑制系统过电压并吸收系统过电压发生时产生的大量能量;

◆具有常规PT柜的所有功能,可直接取代PT柜;

◆具有拓展功能,可选配小电流选线、消谐、PT切换等功能,投运、维护简单、方便;

◆尖峰吸收器上加装快速脱扣器(FU),实现故障快速脱离。

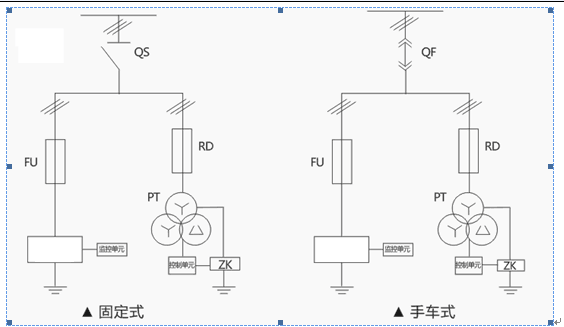

三、产品原理

◆ZK-GDZ装置配有特殊过电压尖峰吸收器,可抑制系统的尖峰过电压,且因其采用低动态电阻氧化锌阀片,能大大降低残压值,很好消除系统过电压的保护死区。加上其超强的能容,能有效地抑制系统过电压并吸收系统过电压发生时所产生的大量能量,具有很好的聚能、吸能的作用。所以GDZ能与系统中的各种过电压保护器及各种消弧装置配合使用,弥补其他产品的不足,更加优化和完善了对系统中各种过电压装置的保护特性,提升了系统过电压的保护水平。

◆ZK-GDZ在电压互感器的一次接地点采用了瞬间悬空并复位技术。PT中性点通过智能瞬时开关接地,当系统出现铁磁谐振、单相接地故障三相电压恢复平衡、间接性弧光接地时,智能接地开光瞬时动作,有效抑制系统过电压,大大减少电容电流对PT的冲击,造成PT烧毁、熔断器熔断的问题。

◆ZK-GDZ正常运行时,本装置承担PT柜功能,柜内微机控制器实时不断地检测PT的电压信号,一旦系统发生PT断线、过电压、低电压、失压、谐振、接地等故障时,微机控制器根据PT提供的电压信号,利用DSP技术的快速准确的处理能力,对电压波形进行实时采集,并准确判断出系统的故障情况,显示故障类别,输出相应的开关量接点信号,相关装置动作并报警。ZK-GDZ具有RS485或RS232接口,并配有标准Modbus通信规约,可与用户微机后台监控实现数据远距离传送。
